製品紹介PRODUCTS

新製品

新製品
LED付マルチトランス M-ELシリーズ
通電表示と、入力側に±20V端子を設けることにより、1台のトランスで6種類の入力電圧に対応。

LED付電源トランス SC-ELシリーズ
単相複巻トランス、静電シールド、通電表示付。

マルチトランス Mシリーズ
入力側に±10V(±20V)端子を設けることにより、1台のトランスで6種類の入力電圧に対応。

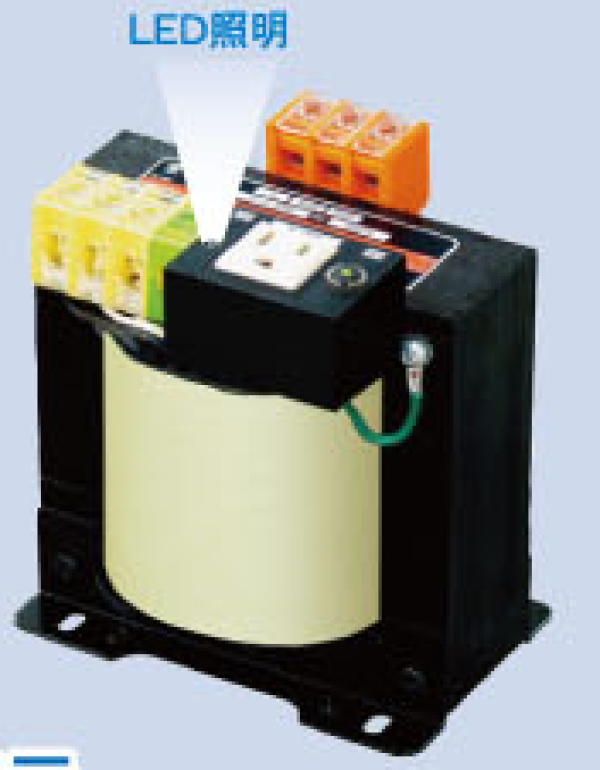

CLシリーズ 電源トランス サービスコンセント付(LED照明+サーキットプロテクタ内臓)

電源トランス CLシリーズ ※特許出願済

単相 複巻:静電シールド、接地端子、通電表示付
青色LEDで通電表示

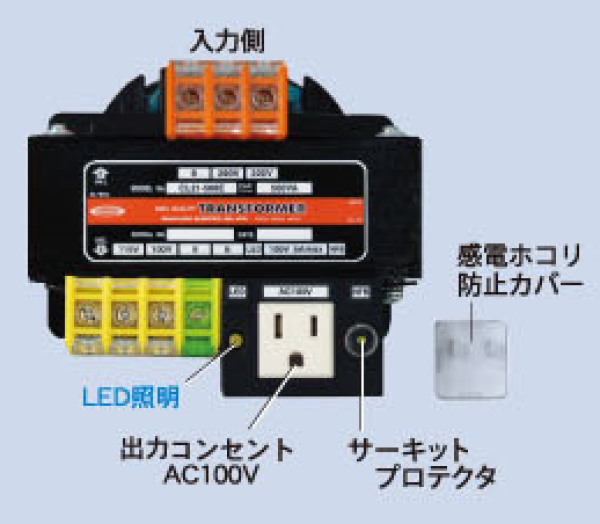

出力コンセント(AC100V)と超高輝度LED、サーキットプロテクタを内蔵した盤内用の電源トランス。
サービスコンセント付の電源トランス(CLシリーズ)を採用することで、盤内の部品点数が減り、工数も削減できます。
トランス製品
製品特徴
使用例

PI-Eシリーズ 電源トランス(プッシュイン式端子台)

結線作業をより早く簡単に……差し込むだけで結線ができる
プッシュイン式端子台を備えたトランス ※特許出願中

単相 複巻:静電シールド、接地端子、通電表示付
青色LEDで通電表示

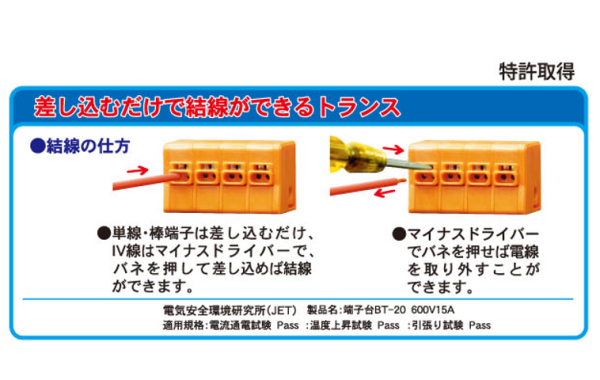

単線・棒端子は差し込むだけ、IV線はマイナスドライバーで、バネを押しながら差し込めば結線ができます。

PI21-E 200・220V-100・110V-E 単相 腹巻
PI41-E 380・400・440V-100・110V-E 単相 腹巻

トランス製品

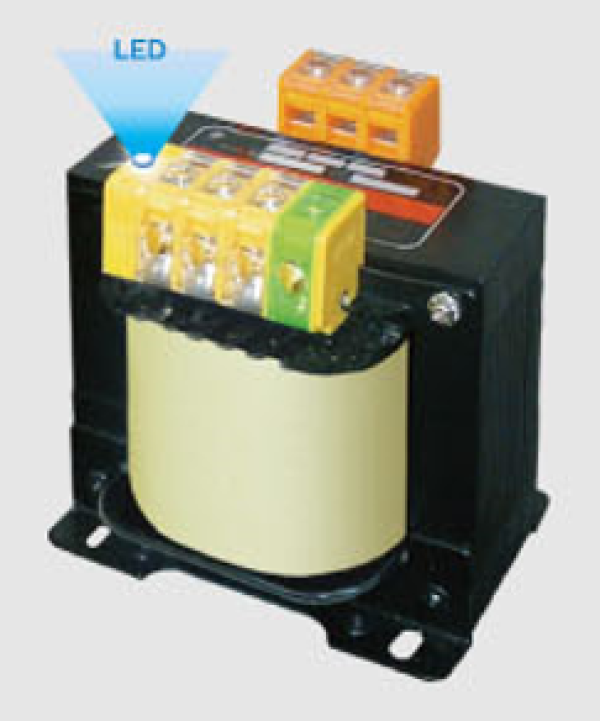

M-ELシリーズ LED付 マルチトランス(通電表示・マルチ入力・ねじアップ式端子台)

M-ELシリーズ
通電表示と入力側に±20V端子を設けることにより、1台のトランスで6種類の入力電圧に対応。

単相 複巻:マルチタップ、静電シールド、接地端子、通電表示付
青色LEDで通電表示


▼M21-EL 200V系
1次側 0・190V・200V・210V・220V・230V・240V
2次側 0・100V・110V・120V・E・EARTH GROUND・通電表示 容量200VA~5KVA

▼M41-EL 400V系
1次側 0・190V・200V・210V・220V・230V・240V
2次側 0・100V・110V・120V・E・EARTH GROUND・通電表示 容量200VA~5KVA

▼M42-EL 400V系
1次側 0・380V・400V・420V・440V・460V・480V
2次側 0・200V・220V・240V・E・EARTH GROUND・通電表示 容量200VA~5KVA
トランス製品
結線図
結線図

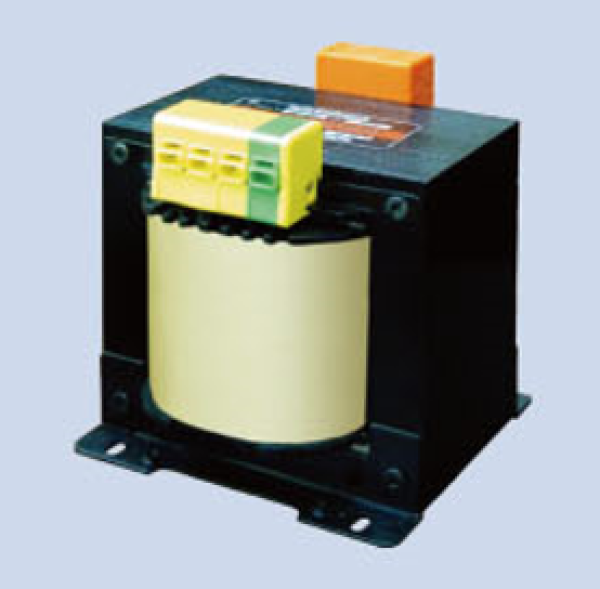

Mシリーズ マルチトランス(マルチ入力・ねじアップ式端子台)

入力側に̟±10V(±20V)端子を設けることにより、1台のトランスで6種類の入力電圧に対応。

単相 複巻:マルチタップ、静電シールド、接地端子

▼M21-E 200V系
1次側 0・190V・200V・210V・220V・230V・240V
2次側 0・100V・110V・120V・E・EARTH GROUND 容量200VA~5KVA
トランス製品
結線図
結線図

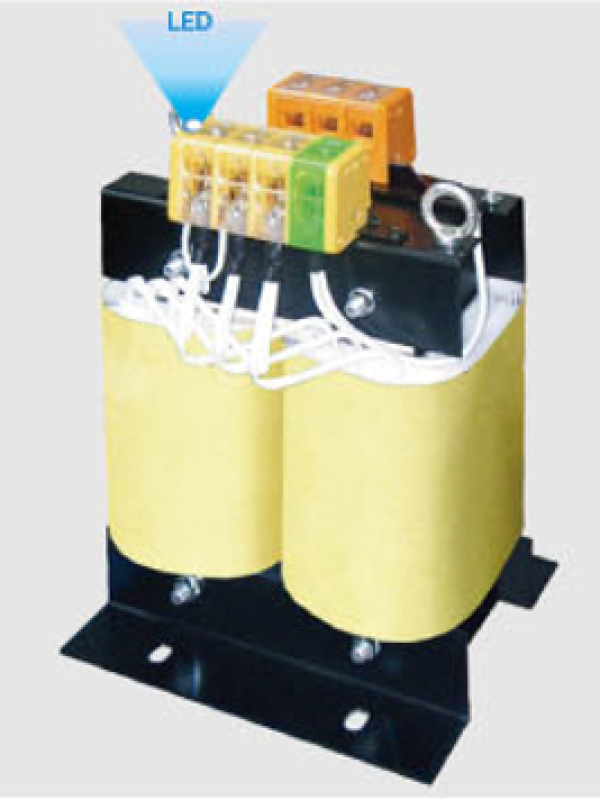

SC-ELシリーズ LED付 電源トランス(通電表示・ねじアップ式端子台)

LED付 電源トランス(通電表示・ねじアップ式端子台)
青色LEDで通電表示

単相 複巻:静電シールド通電表示付

▼SC21-EL 200V系
1次側 0 200V 220V
2次側 0・100V・110V・E・通電表示 容量100VA~10KVA

▼SC41-EL 400V系
1次側 0・380V・400V・440V
2次側 0・100V・110V・E・通電表示 容量100VA~10KVA

▼SC42-EL 400V系
1次側 0・380V・400V・440V
2次側 0・200V・220V・E・通電表示 容量100VA~10KVA
単相
腹巻
結線図
