単相トランス

単相

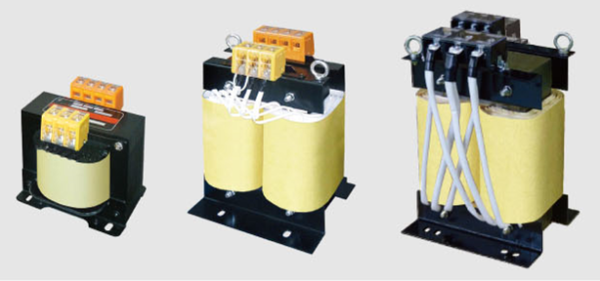

単相複巻トランス
1次巻線と2次巻線が分離し、電気的に絶縁されています。

単相単巻トランス
1次巻線と2次巻線がつながっています。複巻と同一容量でも小形で安価となります。 1次、2次の電圧比が1に近いほど容量が小さくなります。

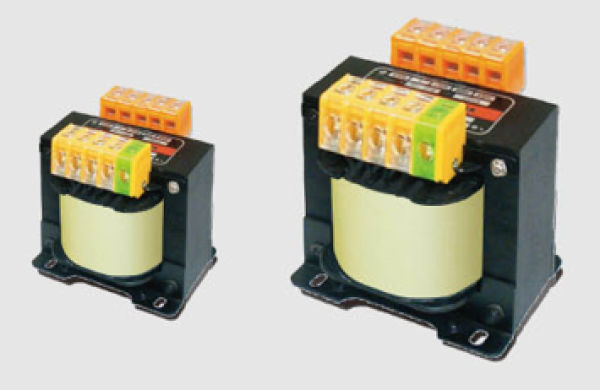

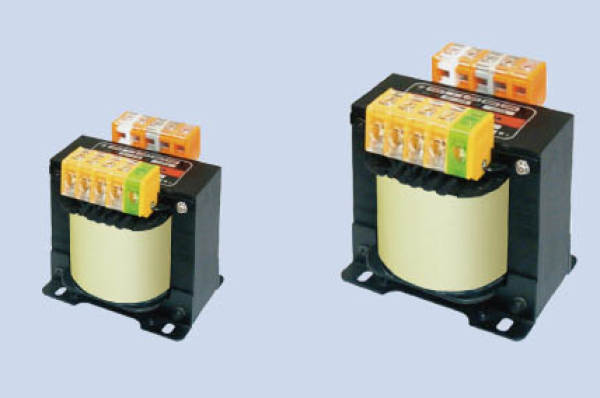

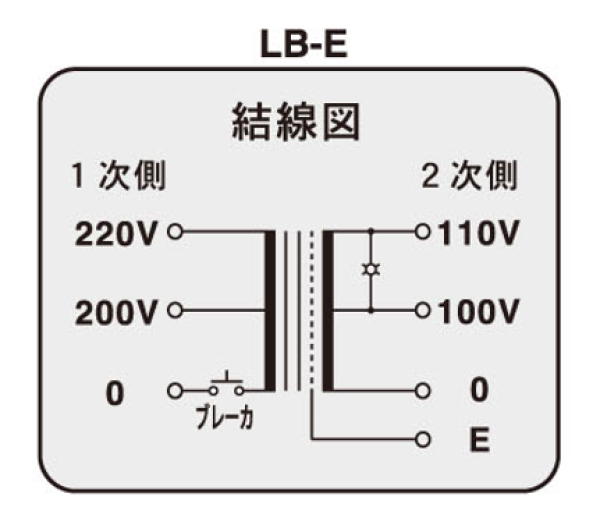

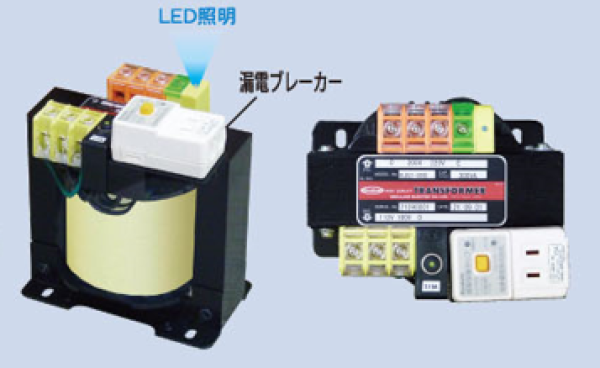

CLシリーズ 電源トランス サービスコンセント付(LED照明+サーキットプロテクタ内臓)

電源トランス CLシリーズ ※特許出願済

単相 複巻:静電シールド、接地端子、通電表示付

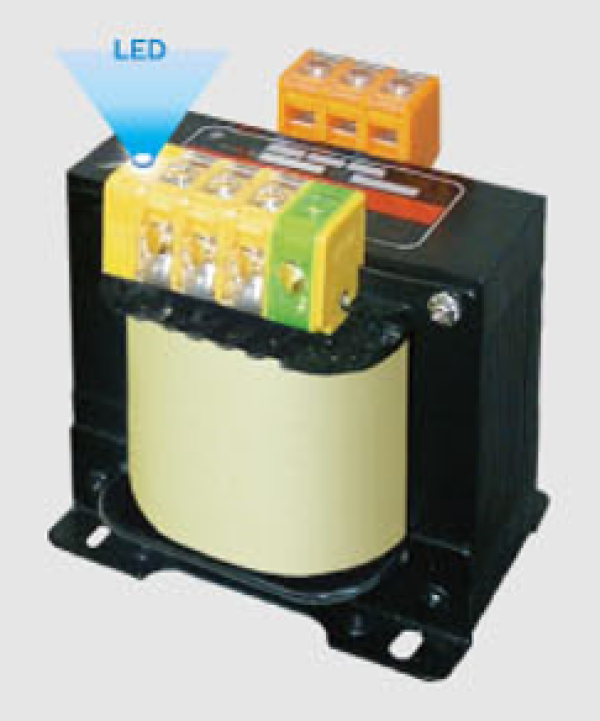

青色LEDで通電表示

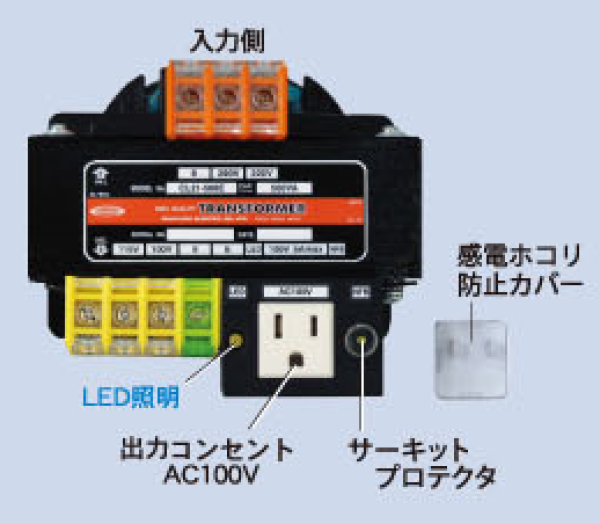

出力コンセント(AC100V)と超高輝度LED、サーキットプロテクタを内蔵した盤内用の電源トランス。
サービスコンセント付の電源トランス(CLシリーズ)を採用することで、盤内の部品点数が減り、工数も削減できます。
トランス製品
製品特徴
使用例

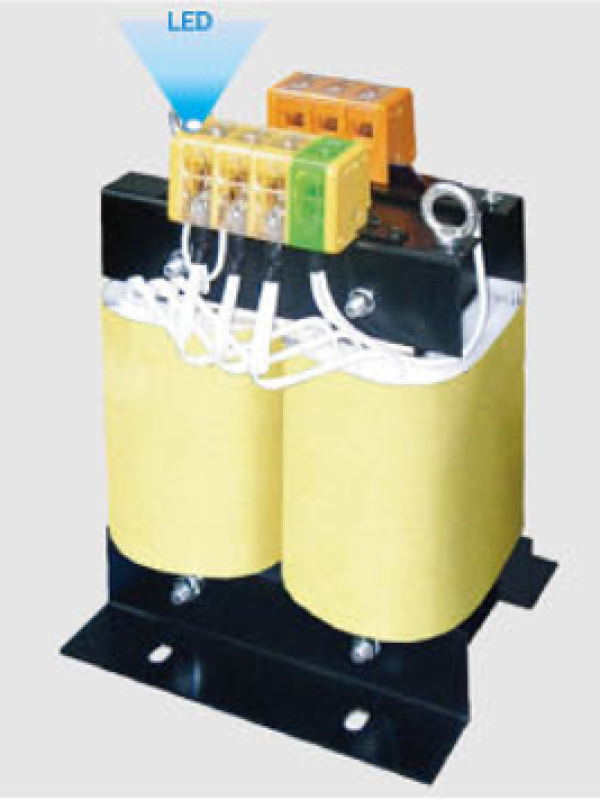

M-ELシリーズ LED付 マルチトランス(通電表示・マルチ入力・ねじアップ式端子台)

M-ELシリーズ
通電表示と入力側に±20V端子を設けることにより、1台のトランスで6種類の入力電圧に対応。

単相 複巻:マルチタップ、静電シールド、接地端子、通電表示付

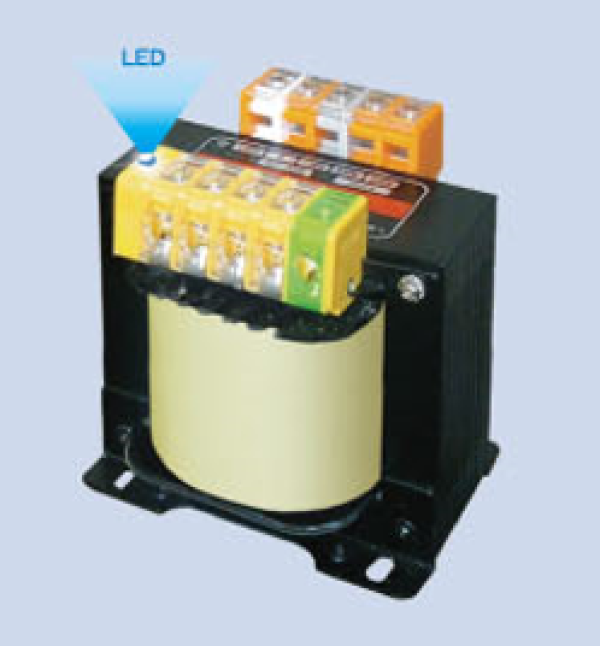

青色LEDで通電表示


▼M21-EL 200V系
1次側 0・190V・200V・210V・220V・230V・240V
2次側 0・100V・110V・120V・E・EARTH GROUND・通電表示 容量200VA~5KVA

▼M41-EL 400V系
1次側 0・190V・200V・210V・220V・230V・240V
2次側 0・100V・110V・120V・E・EARTH GROUND・通電表示 容量200VA~5KVA

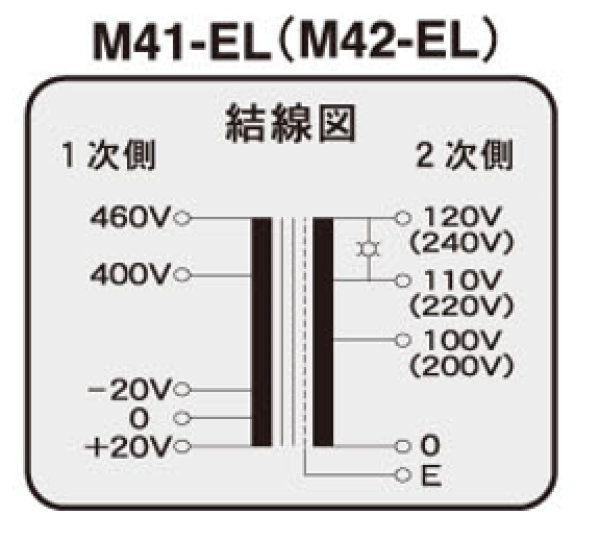

▼M42-EL 400V系
1次側 0・380V・400V・420V・440V・460V・480V
2次側 0・200V・220V・240V・E・EARTH GROUND・通電表示 容量200VA~5KVA
トランス製品
結線図
結線図

Mシリーズ マルチトランス(マルチ入力・ねじアップ式端子台)

入力側に̟±10V(±20V)端子を設けることにより、1台のトランスで6種類の入力電圧に対応。

単相 複巻:マルチタップ、静電シールド、接地端子

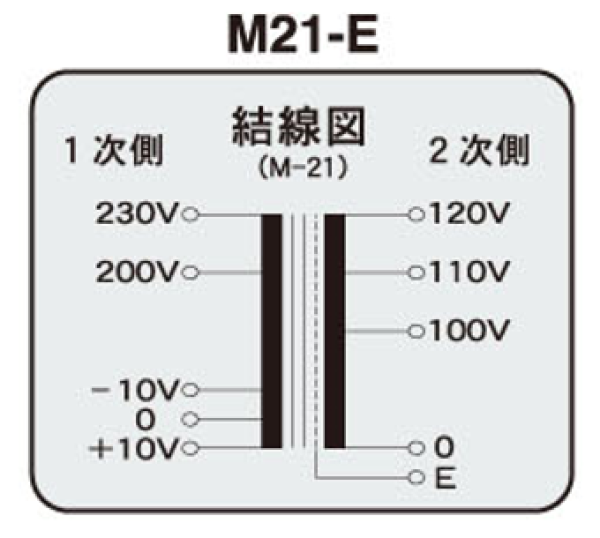

▼M21-E 200V系
1次側 0・190V・200V・210V・220V・230V・240V
2次側 0・100V・110V・120V・E・EARTH GROUND 容量200VA~5KVA
トランス製品
結線図
結線図

Mシリーズ マルチトランス(マルチ入力・ねじアップ式端子台)

入力側に̟±10V(±20V)端子を設けることにより、1台のトランスで6種類の入力電圧に対応。

単相 複巻:マルチタップ、静電シールド、接地端子

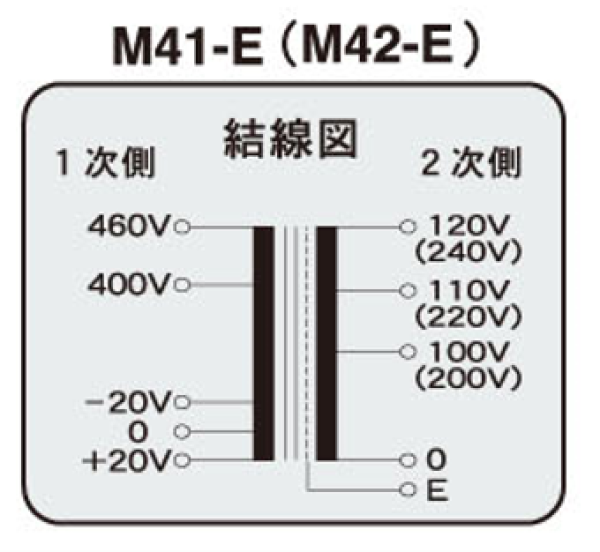

▼M41-E 400V系
1次側 0・380V・400V・420V・440V・460V・480V
2次側 0・100V・110V・120V・E・EARTH GROUND 容量200VA~5KVA
トランス製品
結線図
結線図

Mシリーズ マルチトランス(マルチ入力・ねじアップ式端子台)

入力側に̟±10V(±20V)端子を設けることにより、1台のトランスで6種類の入力電圧に対応。

単相 複巻:マルチタップ、静電シールド、接地端子

▼M42-E 400V系
1次側 0・380V・400V・420V・440V・460V・480V
2次側 0・200V・220V・240V・E・EARTH GROUND 容量200VA~5KVA
トランス製品
結線図
結線図

SC-ELシリーズ LED付 電源トランス(通電表示・ねじアップ式端子台)

LED付 電源トランス(通電表示・ねじアップ式端子台)
青色LEDで通電表示

単相 複巻:静電シールド通電表示付

▼SC21-EL 200V系
1次側 0 200V 220V
2次側 0・100V・110V・E・通電表示 容量100VA~10KVA

▼SC41-EL 400V系
1次側 0・380V・400V・440V
2次側 0・100V・110V・E・通電表示 容量100VA~10KVA

▼SC42-EL 400V系
1次側 0・380V・400V・440V
2次側 0・200V・220V・E・通電表示 容量100VA~10KVA
単相
腹巻
結線図

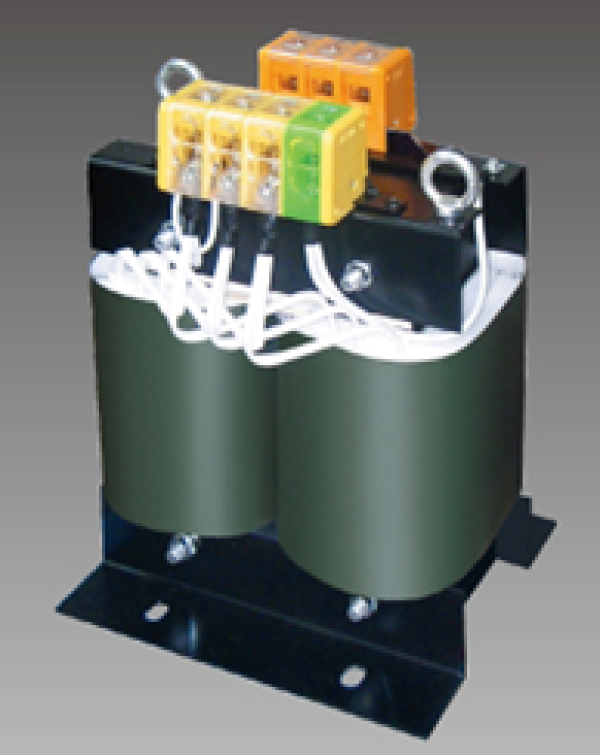

SCシリーズ 電源トランス(ねじアップ式端子台・10KVAまで)

SCシリーズ

単相 複巻

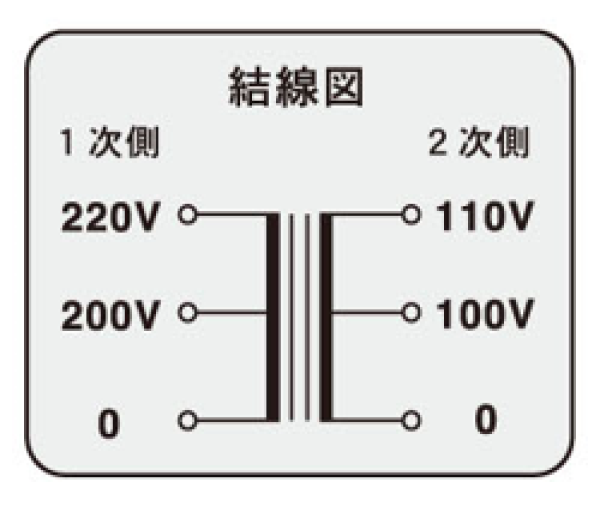

SC21 200・220V-100・110V
トランス製品
結線図

SCKシリーズ ケース入りトランス

SCKシリーズ

単相 複巻:屋内ケース入り

SCK21 200・220V-100・110V

トランス製品
結線図

SC-Eシリーズ 電源トランス(ねじアップ式端子台・10KVAまで)

SC-Eシリーズ

単相 複巻:静電シールド付

SC21-E 200・220V-100・110V-E
トランス製品
結線図

SCK-Eシリーズ ケース入りトランス

SCK-Eシリーズ

単相 複巻:屋内ケース入り、静電シールド付

SCK21-E 200・220V-100・110V-E
トランス製品
結線図

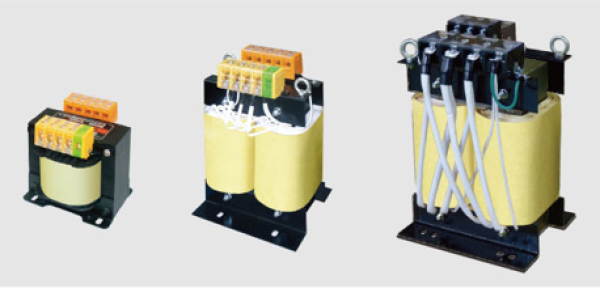

PCシリーズ 電源トランス(ねじアップ端子台・PC41は10KVAまで)

PCシリーズ

単相 複巻

PC41 380・400・440V-100・110V
トランス製品
結線図

PCシリーズ 電源トランス(ねじアップ端子台)

PCシリーズ

単相 複巻

PC42 380・400・440V-200・220V
トランス製品
結線図

PC-Eシリーズ 電源トランス(ねじアップ端子台・PC41-Eは10KVAまで)

PC-Eシリーズ

単相 複巻:静電シールド付

PC41-E 380・400・440V-100・110V-E
トランス製品
結線図

PC-Eシリーズ 電源トランス(ねじアップ端子台)

PC-Eシリーズ

単相 複巻:静電シールド付

PC42-E 380・400・440V-200・220V-E
トランス製品
結線図

PD-Eシリーズ 電源トランス(ねじアップ端子台)

PD-Eシリーズ

単相 複巻:静電シールド付

PD41-E 380・400・415・440V-100・110・120V-E
トランス製品
結線図

PD-Eシリーズ 電源トランス(ねじアップ端子台)

PD-Eシリーズ

単相 複巻:静電シールド付

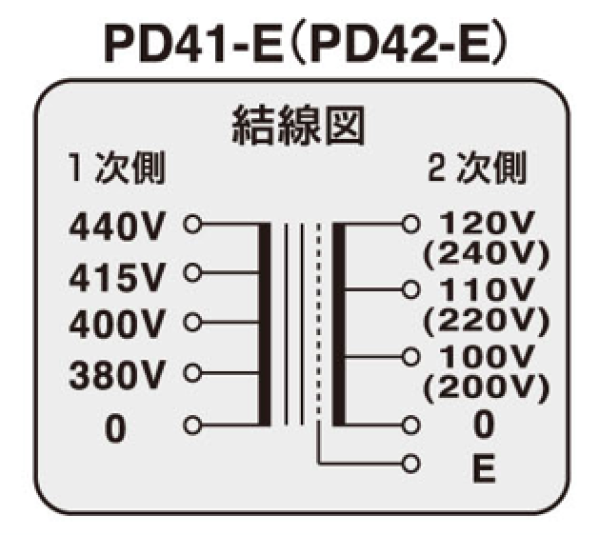

PD42-E 380・400・415・440V-200・220・240V-E
トランス製品
結線図

PI-Eシリーズ 電源トランス(プッシュイン式端子台)

結線作業をより速く簡単に……差し込むだけで結線ができる
プッシュイン式端子台を備えたトランス
※特許出願中

PI-Eシリーズ


単相 複巻:静電シールド、接地端子、通電表示付
青色LEDで通電表示

単線・棒端子は差し込むだけ、IV線はマイナスドライバーで、バネを押しながら差し込めば結線ができます。

PI21-E 200・220V-100・110V-E 単相 複巻
PI41-E 380・400・440V-100・110V-E 単相 複巻
トランス製品
結線の仕方

SAシリーズ 電源トランス(ねじアップ端子台)

SAシリーズ

単相 複巻

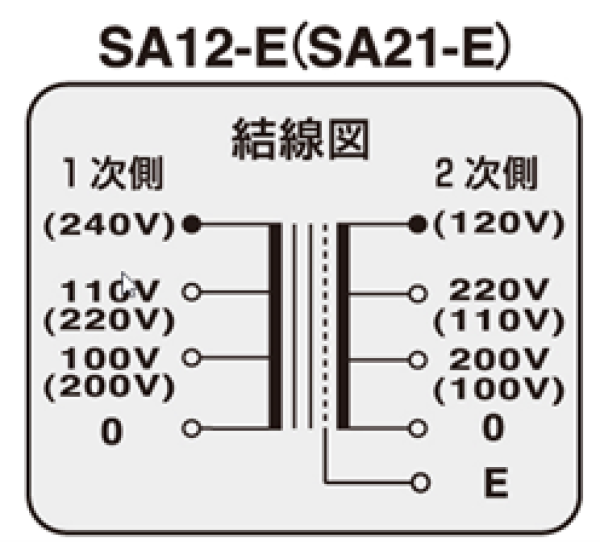

SA12 100・110V-200・220V
トランス製品
結線図

SAシリーズ 電源トランス(ねじアップ端子台)

SAシリーズ

単相 複巻

SA21 200・220・240V-100・110・120V
トランス製品
結線図

SB-Eシリーズ 電源トランス(ねじアップ端子台)

SB-Eシリーズ

単相 複巻:静電シールド付

SB11-E 100・110V-100・110・120V-E
トランス製品
結線図
